Configurar router neutro (OpenWRT) con FTTH Movistar y ONT

Mensajepor Cazador » 03 Enero 2018, 21:26

Imagen

Utilizar un router neutro con un software como OpenWRT para utilizarlo con nuestra ONT de fibra y con Movistar es muy sencillo. A continuación os mostramos un par de capturas de como configurar un router ADSL con OpenWRT usando uno de sus puertos Ethernet, concretamente el ETH4 como interfaz WAN (que ira conectado al ONT de fibra de Movistar).

La ONT (del inglés Optical Network Terminal) es el equipo que convierte la señal óptica que transporta la conexión de fibra, en una señal de banda ancha Gigabit Ethernet (1000/1000) que puede interpretar el router.

Aprovechamos para recordaros la siguiente guía de como Instalar OpenWRT en Router ADSL Movistar os permitirá utilizar dicho router como router neutro.

Tutorial para configurar un router con OpenWRT para utilizar la conexión de fibra óptica de nuestro operador si disponemos de un equipo ONT

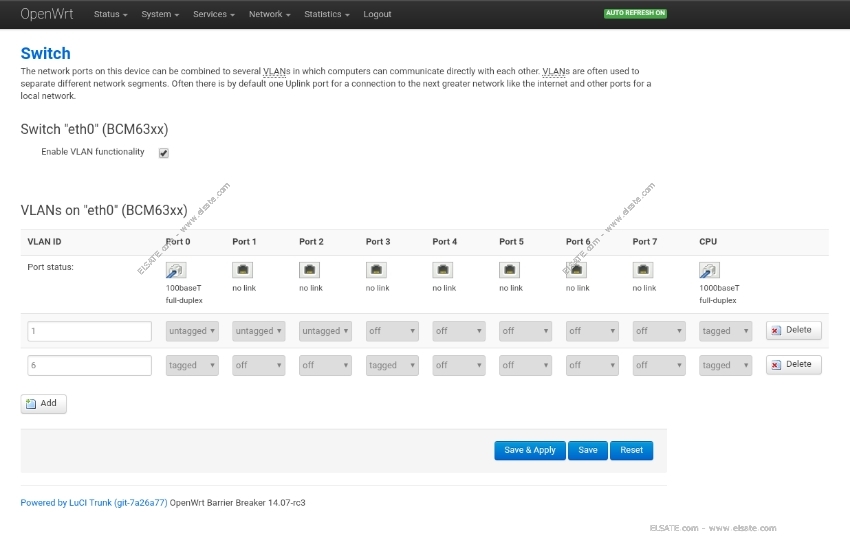

Paso 1: Definir la VLAN 6 (para Movistar)

Una vez logueados en el router con OpenWRT iremos al menu de Network - Switch y dejaremos definidas las siguientes VLAN ID, tal y como se muestra en la imagen.

Imagen

VLAN ID: 1
Port 0: untagged
CPU: tagged

VLAN ID: 6
Port 0: tagged
CPU: tagged

En el caso de querer utilizarlo con Jazztel la VLAN ID: 1074

VLAN ID: 1074
Port 0: tagged
CPU: tagged

Paso 2: Definimos los Interfaces LAN y WAN

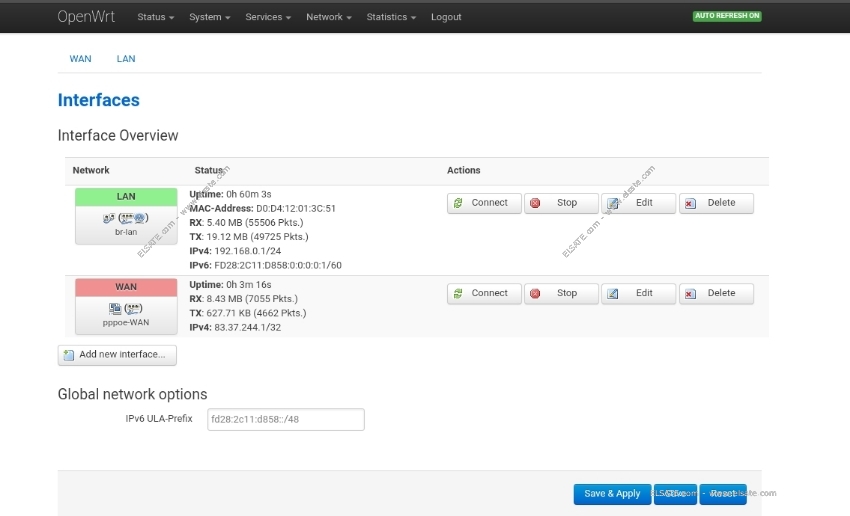

Dentro del menu Network - Interfaces del router con OpenWRT debemos de encontrar los siguientes interfaces definidos:

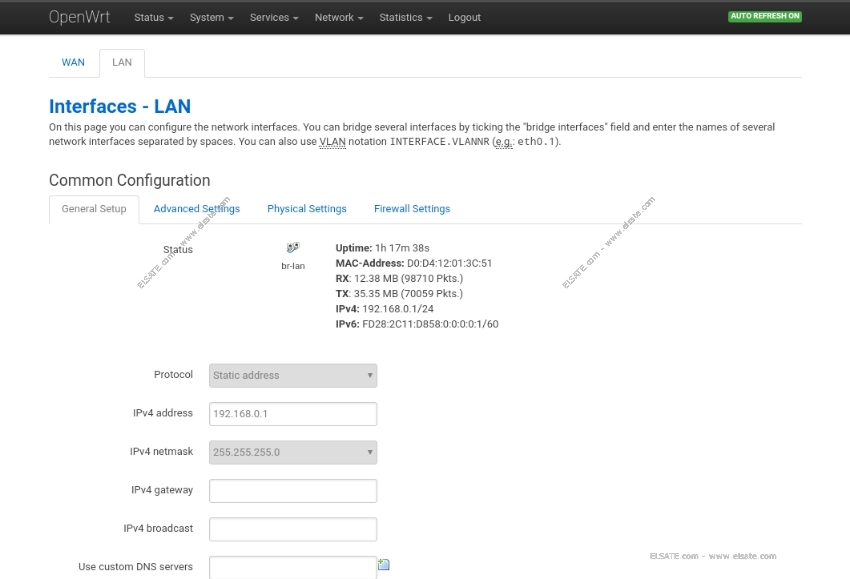

Interface LAN

El inteface LAN que tendrá configurada la IP estática de nuestro router OpenWRT, en este caso con la IPv4 192.168.0.1 con mascara 255.255.255.0. Este Interface LAN

Imagen

Y en la pestaña de configuración física deberan de estar asignados los siguientes Interfaces:

- El de la Red local: VLAN Interface: "eth0.1" VLAN Interface: "eth0.1" (lan)
- El de la Red Inalámbrica: Wireless Network: Master "WLAN_NETWORK" Wireless Network: Master "WLAN_NETWORK" (lan)

Imagen

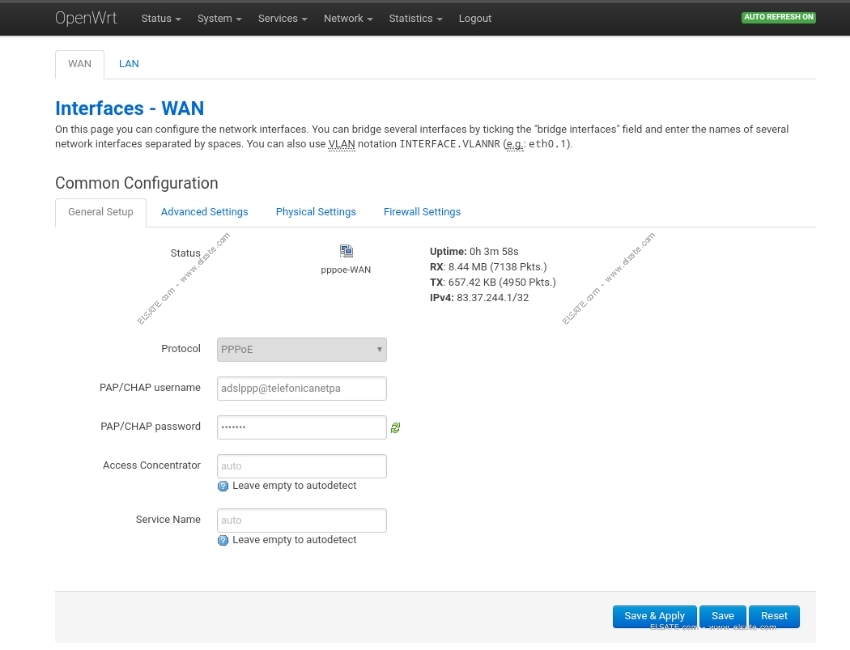

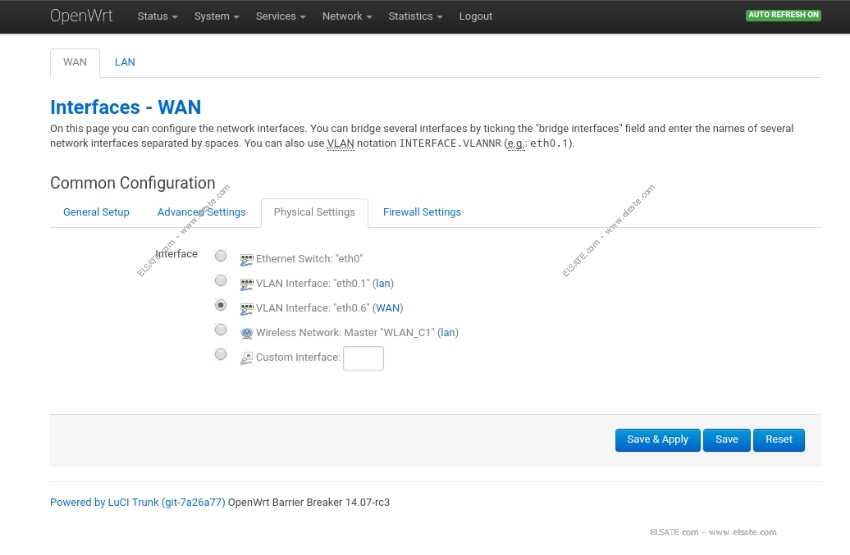

Interface WAN

A continuación si no existiese el interface WAN, lo añadiremos con la siguiente configuración y datos de conexión:

Protocolo: PPPoE
Usuario: adslppp@telefonicanetpa
Password: adslppp

Imagen

Imagen
